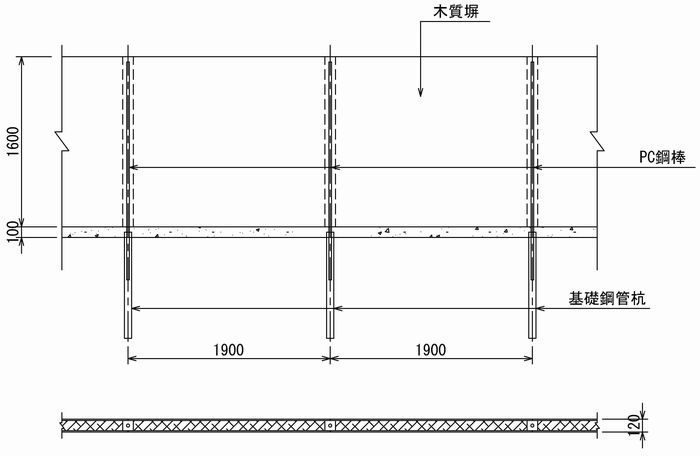

構造概要図

１．鉛直支柱の計算

１）荷重計算

使用材料諸元

使用鋼材：	PC鋼棒C種１号		φ36
断面性能 Z：	4580	mm³
A：	1018	mm²
降伏耐力：	1080	N/mm²

木質塀の重量

形状寸法：1900 × 1600 × 120

単位重量：7kN/m³　　　　　　　150 N/m²

１列当たり重量	1.90	× 1.60	× 0.084	× 7	合板	0.19125	× 6
	2.00	× 1.60	× 2	× 0.15	化粧パネル
				＝ 2.75	＝ 2.80	kN

２）ブロック塀下端に全荷重が作用した場合

M =	2.8	×1.067	×1G	＝3.0	kN・m
N =				2.8	kN
S =				2.8	kN

応力結果

σta＝

N A

+

M Z

=

2800 1018

+

3000000 4580

= 658

≦ 1080

N/mm²

61%

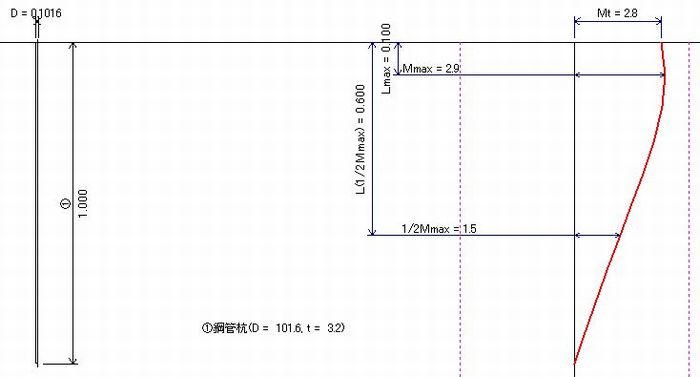

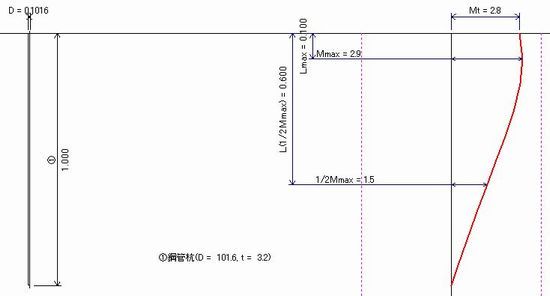

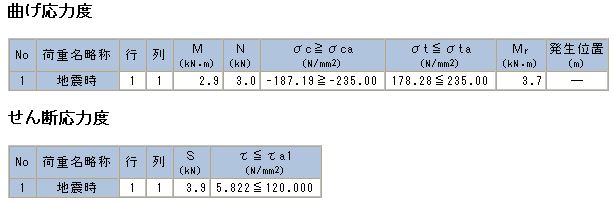

２．鋼管杭の計算
